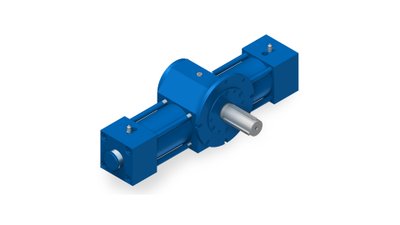

Das sind die Spezifikationen für den DEK1 Zahnstangenritzelantrieb
Technische Daten
| Betriebsdruck | Bis zu 250 bar |
| Drehmoment | Bis zu 60.000 Nm |
| Drehwinkel | Bis zu 360° |
| Fussbefestigung | |
| Stirnbefestigung |
Zusatzeinrichtungen:
| Beidseitige Endlagendämpfung |
| Drehwinkelverstellung |
| Steuerwelle |
| Hohlwelle mit Profil DIN 5463, DIN 5480 bzw. DIN 6885 |
Sonderausführungen:
| Antriebswelle mit zweitem Antriebszapfen |
| Ausführung der Antriebswelle und des Befestigungsflansches nach Kundenwunsch |
| Drehwinkelverstellung über den gesamten Schwenkbereich |
| Endschaltereinrichtung |
| Direkter Ventilanschluss |
| Alle Zwischendrehwinkel sind lieferbar |
| Drehbereich über 360° |
| See- und Meerwasserbeständigkeit |
Informationen
Bei den höchsten Ansprüchen an das Drehmoment bietet sich der Zahnstangenritzelantrieb an. Bei begrenztem Bauraum in axialer Richtung ermöglicht er große Schwenkbereiche. Die Zusatzoptionen sind ebenso zahlreich wie beim Steilgewindeprinzip. Erzeugung und Übertragung erfolgt über einen Zahnstangenkolben, der quer zu dem mit einem Ritzel ausgebildeten Antriebszapfen angeordnet ist.
Anwendungsgebiete
Energie, Kraftwerke, Rohstofferzeugung
Industrie, Maschinen- & Anlagenabau
On-/Offshore und Armaturen
Weitere Anwendungsgebiete
Automobilindustrie Landmaschinen Maschinenbau Textilindustrie Gießerei Handhabungstechnik Reifenindustrie Stahlindustrie Energieerzeugung Rohstoffgewinnung Schiffsbau Schiffsruderverstellung Stahlwerke Geothermische Kraftwerke Solarthermische Kraftwerke Biogas-Kraftwerke Kraftwerke (Wasser, Kohle, Gas, Öl, Kern) Raffinerien Werkzeugmaschinen Biegemaschinen Formträgern Verpackungsmaschinen Landmaschinen Transferstraßen Armaturen Fahrzeugtechnik Lüftungstechnik Kraftwerkklappen u.s.w.
Ergänzende Downloads
HKS Hauptkatalog
(PDF 10,7 MB) DEK Datenblatt
(PDF 289,9 KB)
