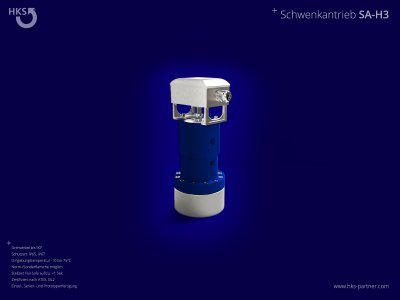

Das sind die Spezifikationen für die SA-H3 SCHWENKANTRIEB / STELLANTRIEB Armaturen Serie
Technische Daten
Betriebsdruck | Bis zu 210 bar |
Drehmoment | Bis zu 250.000 Nm |
Schwenkwinkel | Bis zu 90° ±1 (Sonderwinkel möglich) |
Umgebungstemperatur | -10 bis 75°C |
Shutzart | IP65, IP67 |
Doppelflansch | |
Winkelverstellung (feinjustierbar) | |
Gewicht reduziert | |
Steuerwelle nach VDI/VDE 3845 für Standard-Näherungsschalter | |
Optional VDI/VDE 3845 Positionsabfrage | |
Diverse Steuerblöcke anschließbar für Geschwindigkeitsregelung, Rückschlagventil, u.v.m. | |
wartungsarm | |
Einzel-, Serien- und Prototypenfertigung | |
Individuelle kundenspezifische Anforderungen für Schwenkantriebe umsetzbar! |
ANWENDUNGSGEBIETE
On-/Offshore und Armaturen
WEITERE ANWENDUNGSGEBIETE
Wasserwerke Klärwerke Stahlwasserbau Trinkwasserverteilung Chemie- und Pharmaindustrie Klima- und Lüftungsindustrie Schiffsbau Stahlwerke Lebensmittelindustrie Geothermische Kraftwerke Solarthermische Kraftwerke Biogas-Kraftwerke Kraftwerke (Wasser, Kohle, Gas, Öl, Kern) Exploration, Offshore-Anlagen Raffinerien Pipelines Tanklager
Ergänzende Downloads
Schwenkantriebe
(PDF 5,15 MB) SA-H3 Schwenkantrieb
(PDF 747.6 KB)
KEINE FRAGE BLEIBT BEI HKS OFFEN!
Egal, ob sie weitere Produktinformationen zum SA-H3 SCHWENKANTRIEB / STELLANTRIEB benötigen, sich für die Individualisierungsmöglich-keiten des Produkt interessieren oder direkt ganz unverbind-lich eine Anfrage stellen wollen – dieses Formular erreicht bei uns intern den richtigen Ansprechpartner!
Ihre Vorteile
- Kleine Baumaße
- Alle Gleitflächen oberflächengehärtet, geschliffen und poliert
- Gleiches Drehmoment in beiden Richtungen
- Variable austauschbare Befestigungsarten
- Keine innere Leckage, dadurch können
- Zwischenpositionen exakt gehalten werden
- Variable Positionierung der Antriebswelle
- Austauschbarkeit sämtlicher Bauteile
- Für (fast) alle Druckmedien geeignet
- Kundenindividuelle Lösungen
- Endlagendämpfung auf Bedarf möglich
- Dichtungsmaterial namhafter Hersteller
- Verwendung von hochwertigen und hochfesten Werkstoffen
- Endlagen können durch Näherungsschalter abgefragt werden
- Verschiedene Zusatzeinrichtungen lieferbar
- Drehwinkel kann über digitale oder analoge Winkelgeber abgefragt werden
- Ihre Sonderwünsche werden soweit wie möglich berücksichtigt
- Kurze Lieferzeiten
- Günstiges Preis-Leistungsverhältnis
